视觉地质勘探分析系统
案例简介
基于视觉的地质勘探电视分析系统采用了先进的图像采集与处理技术，系统高度集成，内存大。系统的测试窗口为360°，对孔洞都能全方位，全柱面的观测．（垂直孔＼水平孔＼斜孔＼俯、仰角孔）。并突破了以前的钻孔电视在水平孔和斜孔中对有关地质参数观测定量难的这一技术难题。实现了全孔视频图象实时展开与拼接，同时具备离线视觉图像缺陷分析功能，对常见的缺陷采用特征识别，图像比对等技术，完成了采集图像展开分析、缺陷报警与提示功能，为用户提供高效率，可视化，智能化的分析数据，具备自动图像缺陷分析。
钻孔电视技术方法是在钻孔或者管桩孔壁内，采用高精度、高清晰度和高分辨率的孔内摄像头对钻孔或者管桩内壁的图像进行整体和局部拍摄，观测钻孔或者管壁内的情况。
摄像头通过防水电缆与监视器相连接，将摄像头实时拍摄的图像通过地面监视器显示并且进行保存，可及时的进行图像资料的分析、缺陷查看、缺陷定位等操作。

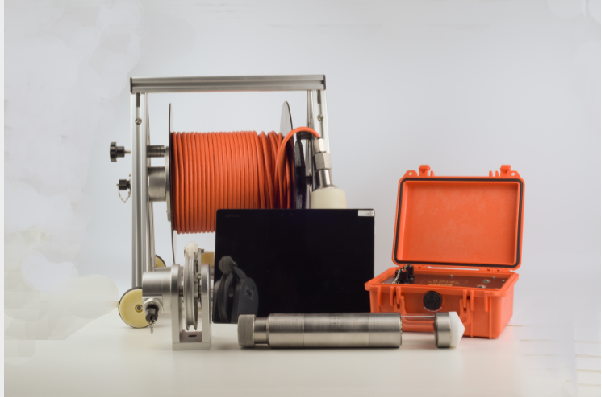

系统组成包括：由探头、采集仪、显示单元组成。
系统适用范围
1. 用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图
2. 用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角
3. 用于煤矿等矿山：观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等
4. 用于混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度
5. 用于管桩：观测桩内的各种异常和缺陷, 定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等
技术特点
硬件特点
1. 高集成性：主机内系统控制、图像采集、显示与存贮高度集成，无须外接笔记本电脑，无须另接适配器，接插件少，突破效传输距离500M
2. 高智能性：主机内置ARM+Windows 内核，配合高效图像处理平台OpenCV，OpenGL，可保证全景图像实时自动采集，快速无缝拼接，同时自动角度和深度校正，全景视频图像和平面展开图像实时呈现，图像清晰逼真
3. 高可靠性：图像存贮器件为大容量SD 卡，抗振性好；仪器高度集成，稳定性好
4. 高便携性：主机大小230mm X 180mm X 70mm，重量3KG，探头最大重量小于1.5KG
5. 高清晰度：摄像头为彩色低照度540lines，0.1Lux、46 万像素，对裂缝的分辨率高达0.1mm；光源强度可连续调节，从而保证对各种探测对象均可清晰成像
软件特点
1. 全面高效的图像处理算法，可实现全井壁展开、360°旋转、去抖、消除百叶窗等功能

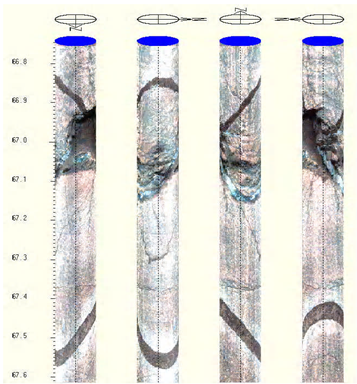

2. 浏览方便，可以随时浏览任意方位、深度的平面展开图和柱状图，也可虚拟整个或部分岩心图
3. 分析功能强大，能对井壁产状进行实时测量及编辑描述
4. 可输出产桩描述表和柱面图报表
5. 各类展开图和柱状图可输出成多种格式图像
