汽车齿轮检测机器视觉应用
一：检测内容及要求
检测工件面积：
直径0.6mm—30mm的齿轮的外观检测
检测内容：缺齿，污点 ，破损,尺寸超差等
1:底部外观、缺齿
2:顶部外观、缺齿
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率：每分钟检测数量200-400件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤.
二： 设备组成及主要机构
1:视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机: 2套,分别底部正光、顶部正光。
5:工业镜头: 2套FA工业镜头
三： 检测内容及效果
底部检测方式

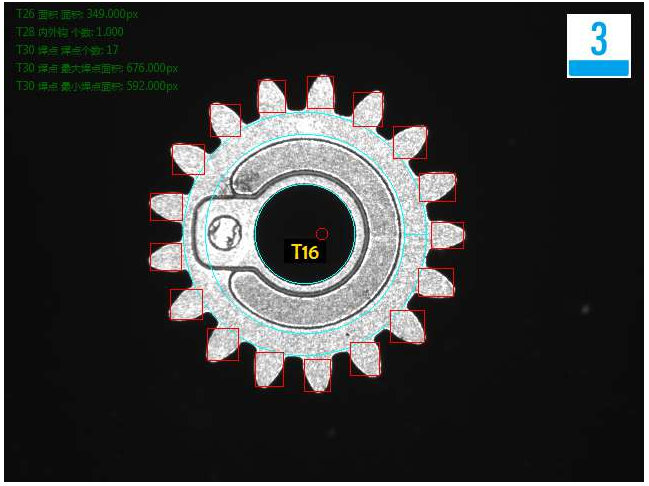

底部检测良品效果分析图: OK
底部检测方式

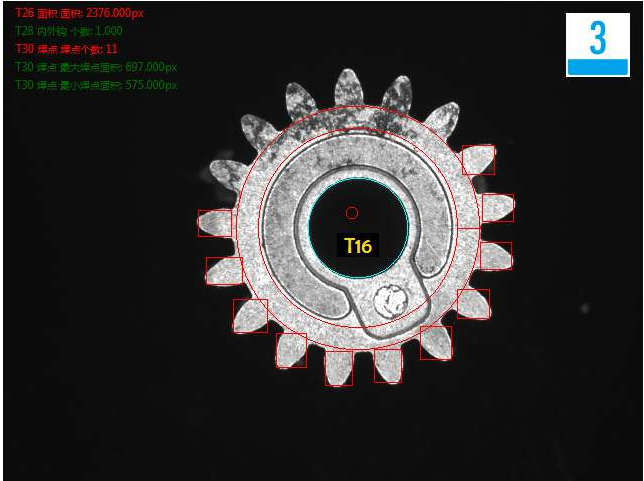

底部齿牙破损不良品分析图: NG
顶部检测方式

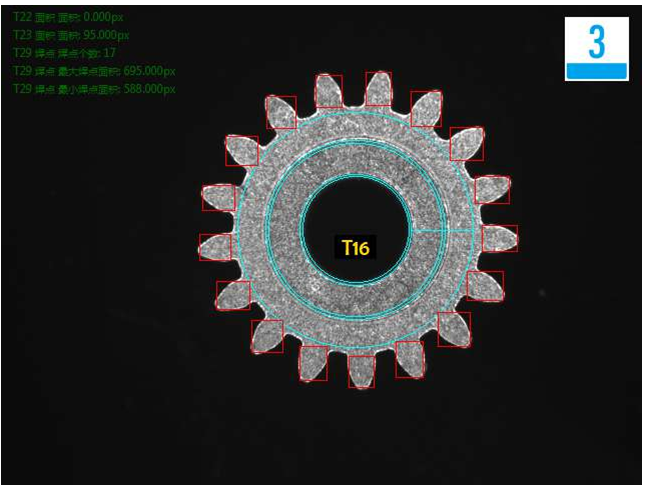

顶部检测良品分析图: OK
顶部检测方式

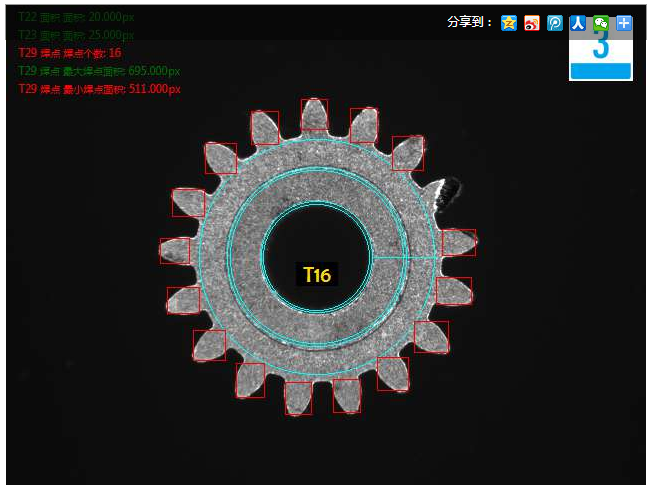

顶部检测脏污不良品分析图: NG
四.系统安装要求:
设备放置的检测空间: 在流水线边单独视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA
唐山莱锐思科技有限公司专注于机器视觉定位，测量，缺陷检测，随着“中国制造2025”凭借先进的技术和训练有素的管理、营销队伍，以创国内一流为发展目标，致力成为国内领先的机器视觉产品提供商和系统集成商。
